測試目的：檢測金屬材料彎曲塑性變形能力

簡介

金屬材料彎曲測試提供了材料延展性的一種目指示。通常是以圓形、方形、矩形或多邊形橫截面試樣在彎曲裝置上經受彎曲塑性變形，用相關產品標準規定的彎頭直徑在試樣中間施壓，直至達到規定的彎曲角度。

彎曲試驗時，試樣兩臂的軸線保持在垂直于彎曲軸的平面內。如為180°角的彎曲試驗，按照相關產品標準的要求，將試樣彎曲至兩臂相距規定距離且相互平行或兩臂直接接觸。

檢測內容

彎曲試驗通常為三點彎曲，當用相關產品標準規定的彎頭直徑給試樣施壓到規定的角度后，檢測試樣彎曲面是否有裂紋等缺陷。

如沒有特別規定，測試后的試樣彎曲面是不允許有裂紋的。

測試范圍：金屬及其合金（棒材、型材、板材、管材等）、金屬焊接接頭（面彎、背彎、側彎）

檢驗步驟：取樣——制備標準試樣——測試——原始數據填寫——出具測試報告

結果評價：按標準中要求的彎心直徑和彎曲角度進行測試，評價彎曲外表面承受彎曲能力，材料在彎曲負荷作用下破裂或達到規定彎矩時能承受的最大應力。

相關標準

GB-T 232 金屬材料 彎曲試驗方法

GB/T 15825.5  金屬薄板成形性能與試驗方法 第5部分 彎曲試驗

GB/T 244  金屬管 彎曲試驗方法

YB/T 5349  金屬材料 彎曲力學性能試驗方法

GB/T 2653  焊接接頭彎曲試驗方法

ISO 6506-1  Metallic materials — Brinell hardness test

ISO 6507-1  Metallic materials — Vickers hardness test

ASTM E10-18 Standard Test Method for Brinell Hardness of Metallic Materials

ASTM E18-18 Standard Test Methods for Rockwell Hardness of Metallic Materials

ASTM E92?16 Standard Test Methods for Vickers Hardness and Knoop Hardness of Metallic Materials

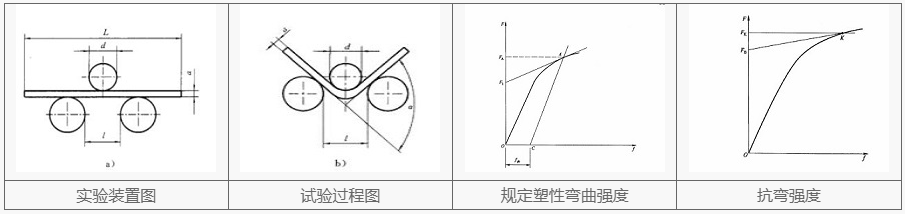

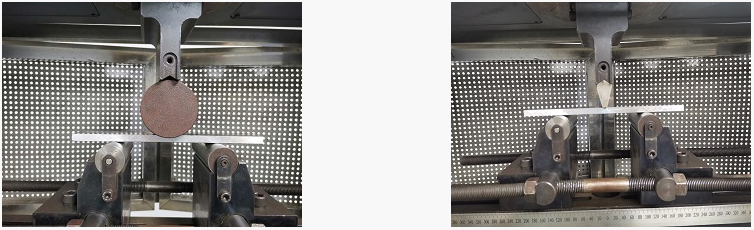

測試圖片
