適用公稱直徑為1～10mm、性能等級為8.8-12.9級(GB/T 3098.1)的螺栓與螺釘?shù)呐ぞ卦囼灪推茐呐ぞ刂?。螺紋規格小于M3，在GB 3098.1中未規定最小拉力載荷與保證載荷的螺栓與螺釘；以及公稱直徑3～10mm，但長度太短而不能實施拉力試驗的螺栓與螺釘，破壞扭矩不適用于內六角緊定螺釘。
破壞扭矩試驗
原理：將試驗的螺栓或螺釘夾緊在試驗裝置中，測定其破壞扭矩。
適用范圍：適用公稱直徑為1～10mm、性能等級為8.8-12.9級(GB/T 3098.1)的螺栓與螺釘?shù)呐ぞ卦囼灪推茐呐ぞ刂?。螺紋規格小于M3，在GB 3098.1中未規定最小拉力載荷與保證載荷的螺栓與螺釘；以及公稱直徑3～10mm，但長度太短而不能實施拉力試驗的螺栓與螺釘，破壞扭矩不適用于內六角緊定螺釘。
測試儀器及裝置圖
|
|
|
微機控制扭矩試驗機 | 破壞扭矩測試扳手 | 破斷扭矩測試裝置 |
試驗方法及要求
1.扭力計的示值不應超過對試件規定的最小破壞扭矩的五倍；扭力計的最大誤差為試件最小破壞扭矩的±7% 。
2.試驗時，螺栓或螺釘應只承受扭力，其值按規定。在達到最小破壞扭矩之前，試件不得斷裂。
3.將螺栓或螺釘試件插入試驗夾具內，至少有兩扣完整螺紋，同時夾具和螺栓或螺釘頭之間應至少留出一個螺紋直徑的長度，然后夾緊；連續、平穩施加扭矩。
扭矩系數試驗
扭矩系數是評定高強度螺栓性能級別的重要參數。

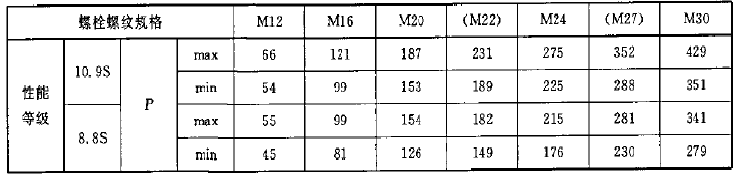

螺紋預拉力應控制在下表之內：

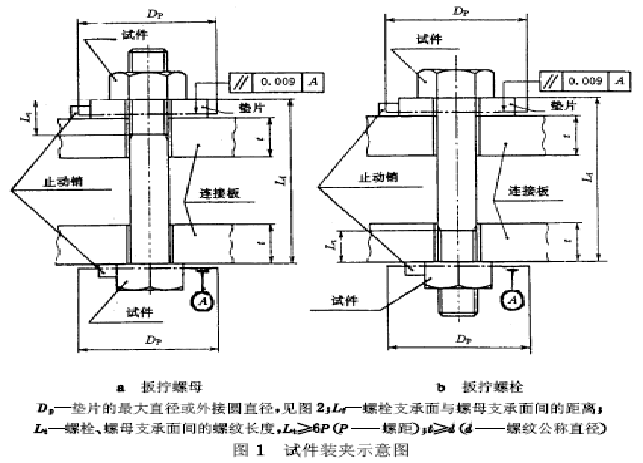

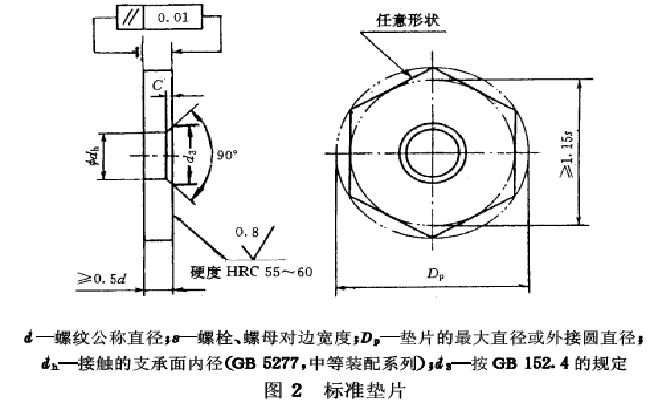

扭矩系數試驗裝置
