原理

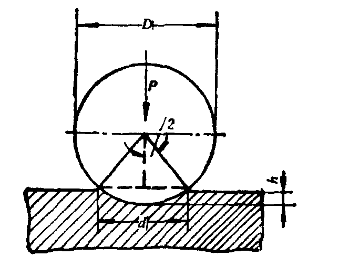

采用金鋼石、鋼球壓頭用試驗(yàn)力壓入試樣表面，保持規(guī)定時(shí)間后，卸除試驗(yàn)力，測(cè)量試樣表面壓痕對(duì)角線長(zhǎng)度，從而得出的值。

檢測(cè)目的

檢驗(yàn)其各項(xiàng)硬度指標(biāo)是否符合標(biāo)準(zhǔn)

硬度試驗(yàn)

1.維氏硬度試驗(yàn)按GB/T 4340.1規(guī)定

2.布氏硬度試驗(yàn)按GB/T 231規(guī)定

3.洛氏硬度試驗(yàn)按GB/T 230規(guī)定

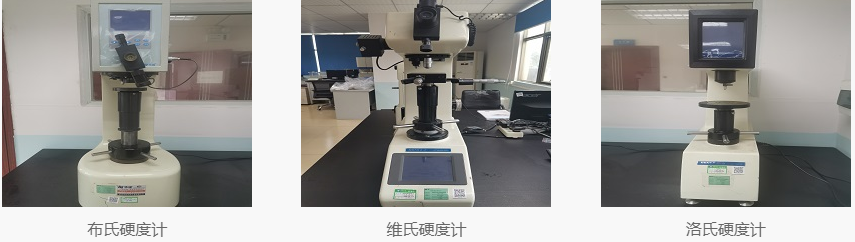

測(cè)試儀器

試驗(yàn)方法

1.常規(guī)檢查，螺母硬度應(yīng)在一個(gè)承面上進(jìn)行，并取間隔為120°的三點(diǎn)硬度平均值作為螺母的硬度值。

2.如有爭(zhēng)議，應(yīng)通過(guò)螺母軸心線的縱向載面上，盡量靠近螺紋大徑處進(jìn)行。

3.維氏硬度試驗(yàn)為仲裁試驗(yàn)，應(yīng)采用HV30的試驗(yàn)力。

4.試樣表面應(yīng)平坦光滑，試驗(yàn)面應(yīng)無(wú)氧化物及外來(lái)污物，尤其不應(yīng)有油脂。( 注: 維氏硬度試樣表面粗糙度0.4max；小負(fù)荷維氏硬度試樣表面粗糙度0.2max；顯微維氏硬度試樣表面粗糙度0.1max )。

5.壓痕中心距試樣邊緣: 鋼制品為壓痕對(duì)角線的2.5倍，輕金屬為壓痕對(duì)角線的3倍；相鄰壓痕中心間距離：鋼及銅制品為壓痕對(duì)角線的3倍，輕金屬鉛及錫制品為壓痕對(duì)角線的6倍。對(duì)角線長(zhǎng)度之差應(yīng)不超過(guò)對(duì)角線平均值的5%，如超過(guò)應(yīng)在報(bào)告中注明。

6.對(duì)維氏硬度和顯微維氏硬度試驗(yàn)，其壓頭下降速度應(yīng)不大於0.2mm/S，加力中不應(yīng)有沖擊及振動(dòng)。

• 再回火硬度試驗(yàn)

目的：檢驗(yàn)其材料，螺栓、螺釘或螺柱性能的穩(wěn)定性。

原理：將同一產(chǎn)品按規(guī)定的溫度再次進(jìn)行回火后測(cè)其硬度與回火前之差異的一項(xiàng)試驗(yàn)。

測(cè)量方法及要求

1. 測(cè)定同一螺栓、螺釘或螺柱試件上再回火試驗(yàn)前、后三點(diǎn)硬度，其平均值之差不應(yīng)大于20個(gè)維氏硬度值。再回火溫度應(yīng)達(dá)到下圖規(guī)定的最低回火溫度低10℃，并保溫30min。

2. 該試驗(yàn)不是必須進(jìn)行的,僅適用于有爭(zhēng)議時(shí)的仲裁試驗(yàn)。
