概述：鍛造流線又稱金屬流線，在鍛造時(shí)，金屬的脆性雜質(zhì)被打碎，順著金屬主要伸長方向呈碎粒狀或鏈狀分布；塑性雜質(zhì)隨著金屬變形沿主要伸長方向呈帶狀分布，這樣熱鍛后的金屬組織就具有一定的方向性。流線分布可根據(jù)鍛造工藝改進(jìn)進(jìn)行優(yōu)化，良好的流線可以使鍛件機(jī)械性能更好。相反，如果流線有重大缺陷，如亂流、穿流、金屬流線亂等現(xiàn)象出現(xiàn)，會(huì)影響鍛件的力學(xué)性能。

鍛造流線使金屬性能呈現(xiàn)異向性；沿著流線方向 (縱向)抗拉強(qiáng)度較高，而垂直于流線方向 (橫向)抗拉強(qiáng)度較低。生產(chǎn)中若能利用流線組織縱向強(qiáng)度高的特點(diǎn)，使鍛件中的流線組織連續(xù)分布并且與其受拉力方向一致，則會(huì)顯著提高零件的承載能力。例如，吊鉤采用彎曲工序成形時(shí)，就能使流線方向與吊鉤受力方向一致，從而可提高吊鉤承受拉伸載荷的能力。鍛壓成形的曲軸中，其流線的分布是合理的。

（1）鑄錠經(jīng)塑性變形后的顯微特征：具有鍛造流線

a）脆性雜質(zhì)，被打碎并順著金屬主要伸長方向呈碎粒狀或鏈狀分布

b）塑性雜質(zhì)，隨著金屬變形沿主要伸長方向呈帶狀分布

c）晶粒，顯著地沿同一方向被拉長

（2）性能特點(diǎn)：具有各向異性

a）縱向（平行纖維方向），韌、塑性增加

b）橫向（垂直于纖維方向），韌、塑性降低但抗剪切能力顯著增強(qiáng)

目的：檢驗(yàn)金屬流線是否沿樣品外形輪廓連續(xù)分布，有無流紋不順、折疊、亂流、穿流等現(xiàn)象

檢驗(yàn)方法：特定腐蝕液侵蝕

檢驗(yàn)步驟：試樣的選取——試樣加工——侵蝕——觀察評(píng)定

測試標(biāo)準(zhǔn)：

GB/T 226 鋼的低倍組織及缺陷酸蝕檢驗(yàn)法

ASTM E381 棒材、坯段、大方坯和鍛件的宏觀浸蝕實(shí)驗(yàn)標(biāo)準(zhǔn)

ISO 4969 鋼-宏觀檢驗(yàn)用蝕刻法

GB/T 5168 α-β鈦合金金高低倍組織檢驗(yàn)方法

GB/T 4297 變形鎂合金低倍組織檢驗(yàn)方法

YS/T 448 銅及銅合金鑄造和加工制品宏觀組織檢驗(yàn)方法

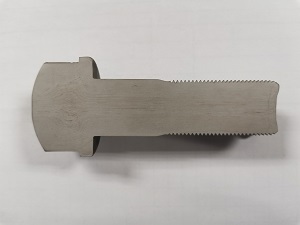

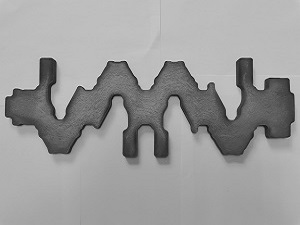

測試圖片
