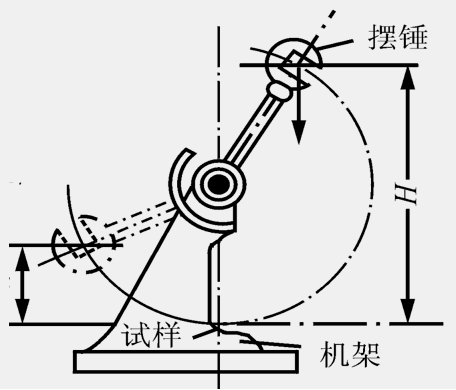

基本原理:夏比沖擊測(cè)試是用來測(cè)定金屬材料抗缺口敏感性(韌性)的試驗(yàn)。其原理是利用能量守恒定律，用規(guī)定高度和能量的擺錘對(duì)制備有U形缺口V形或無缺口的標(biāo)準(zhǔn)沖擊試樣，進(jìn)行一次性沖擊，使試樣沿缺口或中間位置沖斷，用斷裂前后擺錘位置的高度差來計(jì)算試樣的沖擊吸收功，即為KV,KU或KW。

　　a. KV2: V型缺口試樣使用2mm擺錘錘刃測(cè)得的沖擊吸收能量

　　b. KV8: V型缺口試樣使用8 mm擺錘錘刃測(cè)得的沖擊吸收能量

　　c. KU2: U型缺口試樣使用2 mm擺錘錘刃測(cè)得的沖擊吸收能量

　　d. KU8: U型缺口試樣使用8mm擺錘錘刃測(cè)得的沖擊吸收能量

　　e. KW2: 無缺口試樣使用2mm擺錘錘刃測(cè)得的沖擊吸收能量

　　f. KW8: 無缺口試樣使用8 mm擺錘錘刃測(cè)得的沖擊吸收能量

　　沖擊試樣的標(biāo)準(zhǔn)尺寸: 55mmX10mmX10mm; 55mmX10mmX7.5mm; 55mmX10mmX5mm; 55mmX10mmX2.5mm 通過協(xié)議也可以用其它厚度的試樣.

　　環(huán)境控制及操作要求:

　　除非另有規(guī)定,室溫沖擊試驗(yàn)應(yīng)在23℃士5℃進(jìn)行。對(duì)于試驗(yàn)溫度有規(guī)定的沖擊試驗(yàn),試樣溫度應(yīng)控制在規(guī)定溫度士2℃范圍內(nèi)進(jìn)行沖擊試驗(yàn)。

　　當(dāng)使用液體介質(zhì)冷卻或加熱試樣時(shí),試樣應(yīng)在轉(zhuǎn)移至沖擊位置前在該介質(zhì)中保持至少5min。 當(dāng)使用氣體介質(zhì)時(shí),試樣應(yīng)在該介質(zhì)中保持至少30min,

　　試樣從介質(zhì)中轉(zhuǎn)移至沖擊的間隔時(shí)間應(yīng)不大于5S.例外情況是當(dāng)室溫或儀器溫度與試樣溫度之差小于25℃時(shí),試樣轉(zhuǎn)移時(shí)間應(yīng)小于10s。

　　以上內(nèi)容就是深圳安普檢測(cè)給大家介紹的關(guān)于金屬材料沖擊測(cè)試主要試驗(yàn)原理及注意事項(xiàng)，大家可以參考了解。隨后關(guān)于第三方檢測(cè)相關(guān)內(nèi)容需要了解的，可以隨時(shí)咨詢安普檢測(cè)。

　　安普檢測(cè)作為一家獨(dú)立，嚴(yán)謹(jǐn)，誠信的第三方檢測(cè)機(jī)構(gòu)，有十多年的測(cè)試及失效分析經(jīng)驗(yàn)，是您值得信賴的合作伙伴。隨后我們還會(huì)持續(xù)給大家更新更多關(guān)于第三方檢測(cè)相關(guān)內(nèi)容，大家可以隨時(shí)關(guān)注我們，或者有任何問題可以隨時(shí)咨詢：18126547679。
